交叉圓柱滾子軸承的用途及特點
交叉圓柱滾子軸承的用途及特點
- 2023/8/16 11:01:55

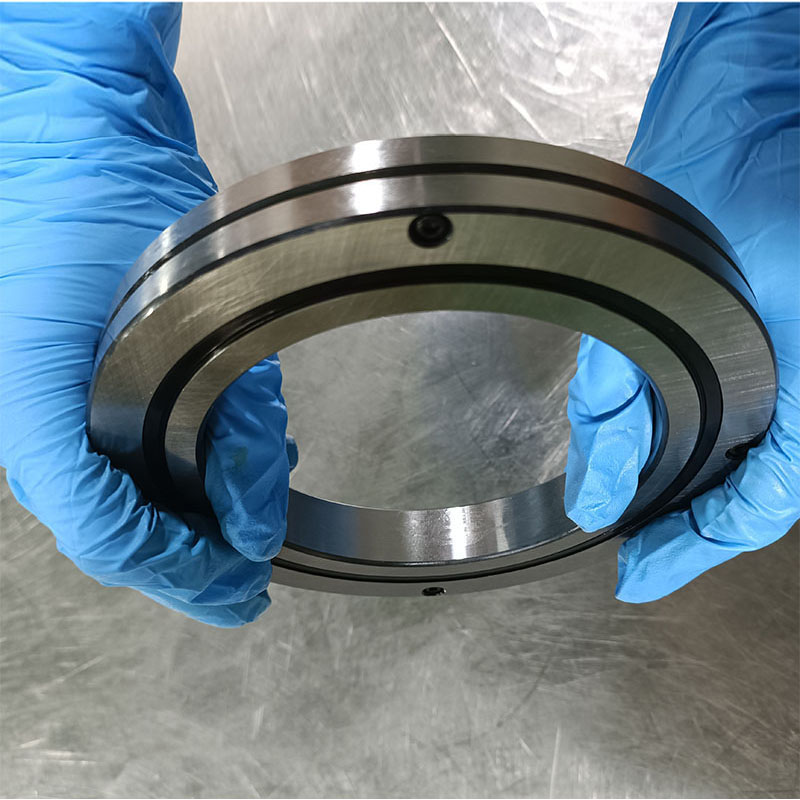

交叉圓柱滾子軸承是一種圓柱滾子在軸承內外圈之間垂直交叉排列的軸承，滾子與滾道之間呈線接觸，剛性好，載荷作用下軸承的彈性變形非常小，而且能夠同時承受徑向載荷、軸向載荷和力矩載荷，特別適用于要求高剛性和旋轉精度高的場合。
一、交叉圓柱滾子軸承的特點
1、具有出色的旋轉精度
交叉滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，滾子之間裝有間隔保持器或者隔離塊，可以防止?jié)L子的傾斜貨滾子之間相互磨察，有效防止了旋轉扭矩的增加。另外，不會發生滾子的一方接觸現象或者鎖死現象；
2、操作安裝簡化
被分割成2部分的外環或者內環，在裝入滾子和保持器后，被固定在一起，所以安裝時操作非常簡單。
3、承受較大的軸向和徑向負荷
因為滾子在呈90°的V型溝槽滾動面上通過間隔保持器被相互垂直排列，這種設計使交叉滾子軸承就可以承受較大的徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。
4、大幅節省安裝空間
交叉滾子軸承的內外環尺寸被小限度的小型化，特別是超薄結構是接近極限的小型尺寸，并且具有高剛性。
二、交叉圓柱滾子軸承的用途
由于交叉圓柱滾子軸承剛性較高，適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。
以上這邊文章詳細的總結了交叉圓柱滾子軸承具有很好的旋轉精度，安裝操作很簡單而且內外環尺寸小型化能大幅度節省空間的特點，希望這篇文章對大家有所幫助
